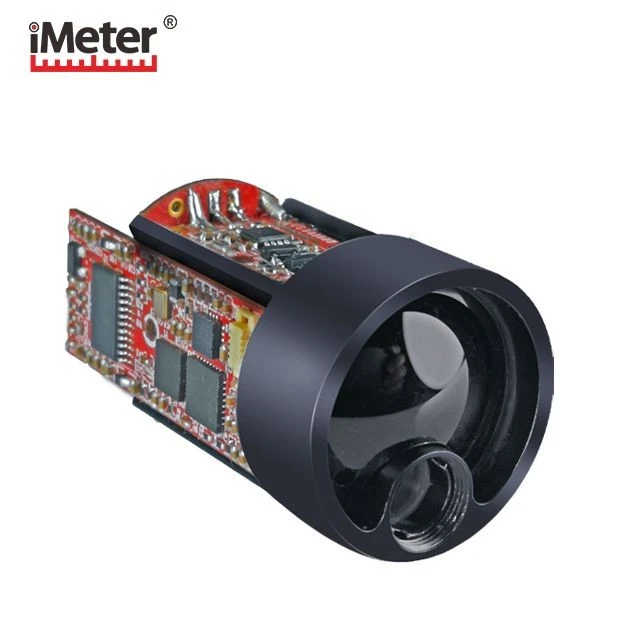

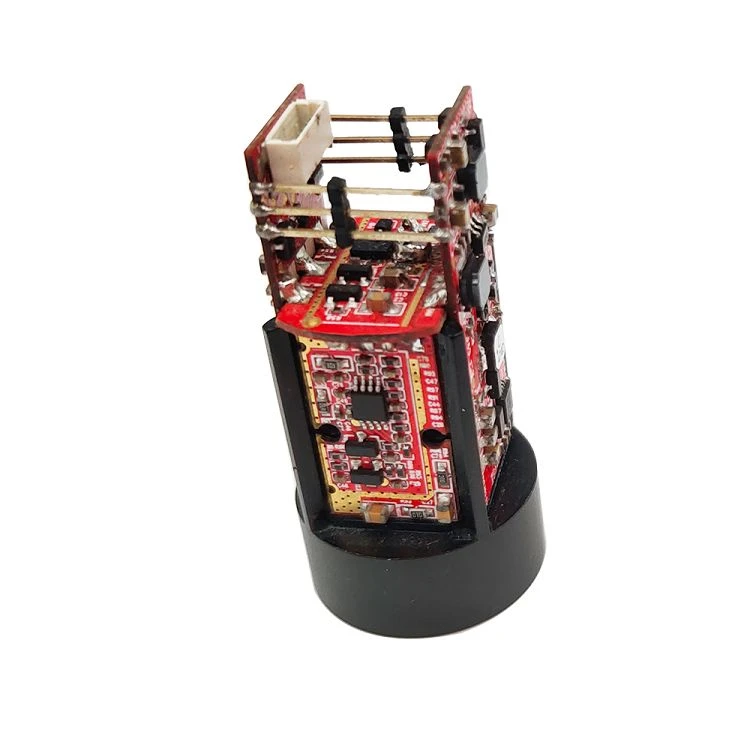

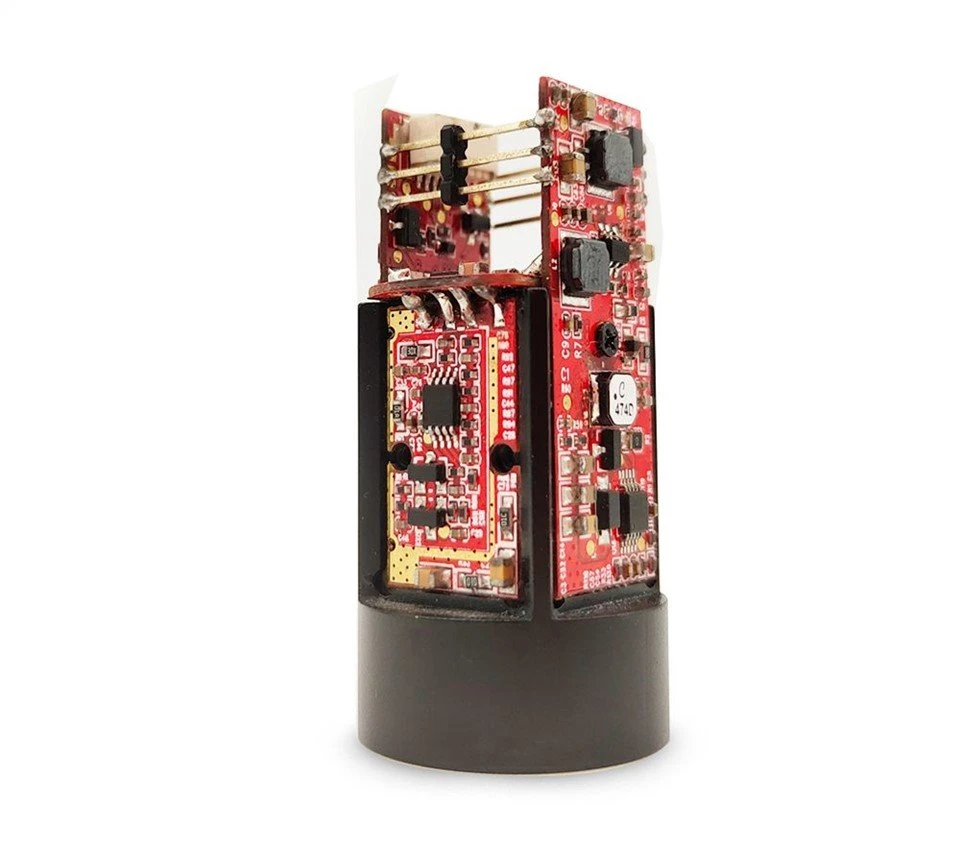

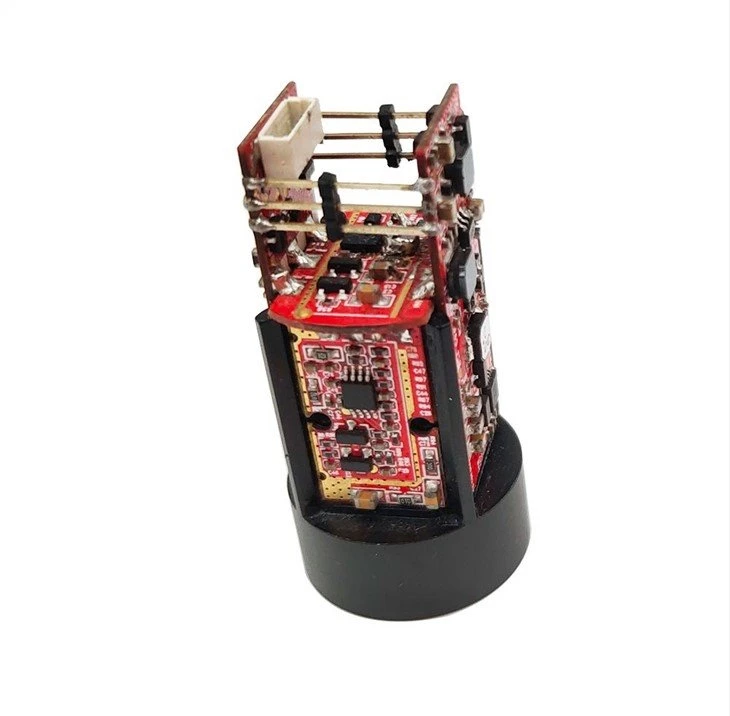

Мали ласерски даљиномер ОЕМ модул
Способност асортимана производа дефинисана је под следећим условима:
1) Циљ мерења је са умереном реактивношћу као што су зидови зграда.
2) Мерени објекат је вертикални са смером ласерске емисије.
3) Временски услови су сунчани, али не и директна сунчева светлост.
Напомена: Да бисте добили боље мерење, препоручује се да се производ монтира на статив када циљате удаљене објекте, како бисте смањили подрхтавање машине током мерења.
Технички индикатори | Параметар перформанси | Параметар перформанси |
Технички индикатори функције Х/АХ/В | ||
Поље апликације | Дрон/ Обезбеђење/ Чистач/ | |
6мм | 6mm | |
Пријемни отвор бленде | 17 мм (75%) | 17 мм (75%) |
Распон домета (зграде) | 0.15m～10/20/30/100/200m | 5m～600/1200/1500/3000m |
Тачност домета (зграда) | ±3cm | |
10KHz/50KHz/100KHz | [ГГ] лт; 600м 10ХЗ, [ГГ] гт;600м 2ХЗ | |
- | ||
Ласерски тип | 905nm | 905nm |
3.3～5V | 3.3～5V | |
Комуникациони интерфејс | Стандардно као ТТЛ (друго направљено по мери) | Стандардно као ТТЛ (друго направљено по мери) |
тежина | about20±1 | about20±10 |
водоотпорни ниво | ИП67 | ИП67 |
Отпорност на удар | 800G/ms (10 times/s) | 800Г/мс (10 пута/с) |

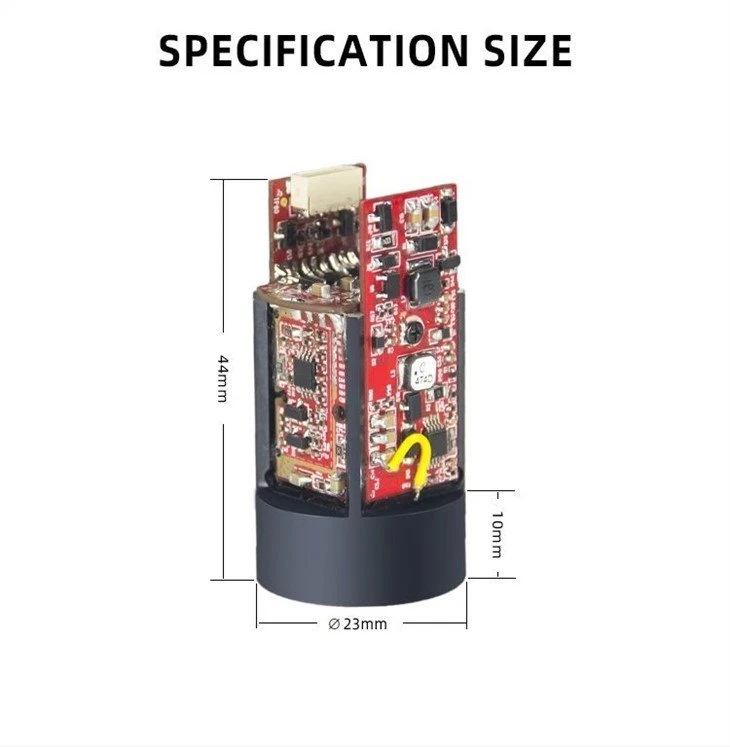

величина | ￠23 x44mm | ￠23 x44mm |
-20℃～50℃ | -20℃～50℃ | |
Број бауда | 9600/ 115200/ 230400 (опционо) | 9600/115200бпс |
Повер Васте | 0,8 В (приправност), 1 В (мерење) | 0.8w (standby), 1W (measurement) |
Модул за мерење опсега може брзо и прецизно да обезбеди мерење удаљености за главни контролни систем;

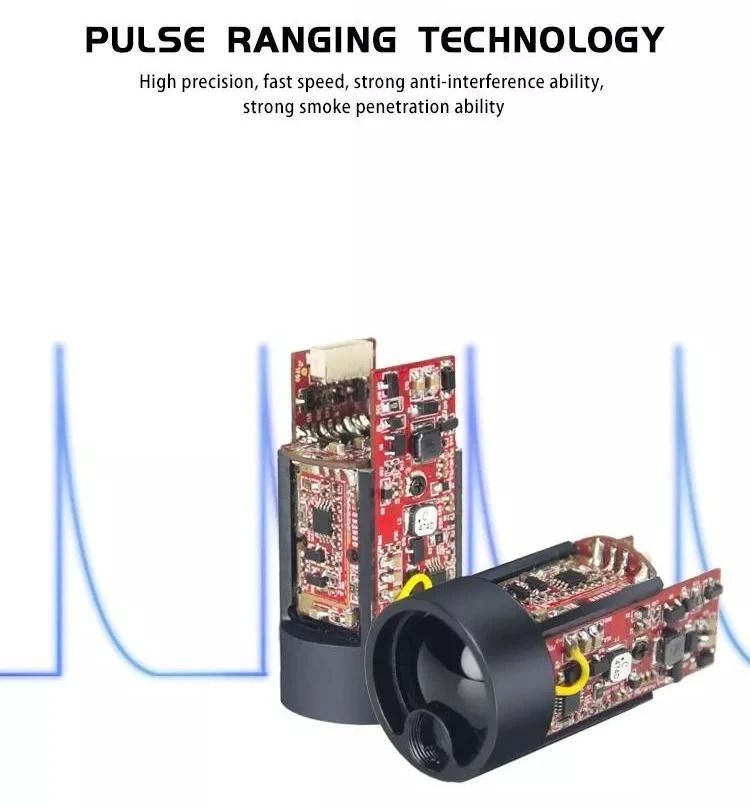

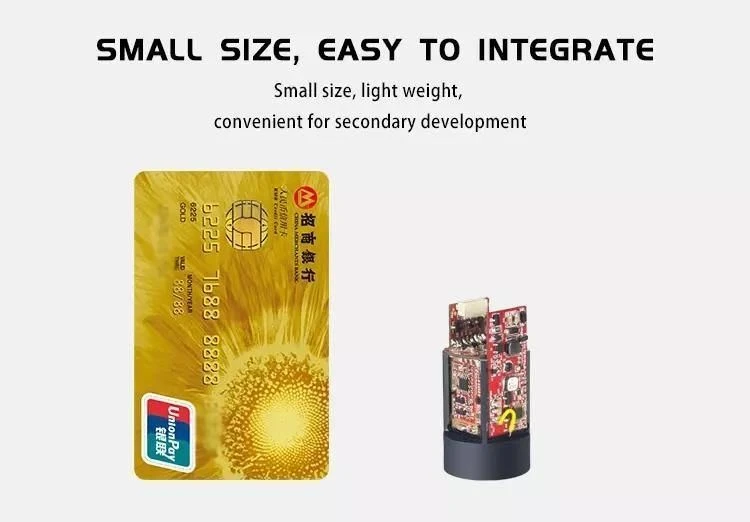

Овај модул користи 905нм полупроводнички ласер, резолуција распона је 0,1м. Тачност домета је 1м, а најдаљи мерни опсег је 2 км; са ТТЛ интерфејсом (може да комуницира директно са МЦУ), такође може да комуницира са РС232 серијским портом преко адаптера (захтева кабл за пренос података); такође обезбеђује горњи компјутерски софтвер за тестирање, комуникациони протокол скупа инструкција, погодан за секундарни развој корисника, изгради сопствени систем за мерење опсега; то је висока интеграција, мала потрошња енергије, сензор опсега мале тежине.

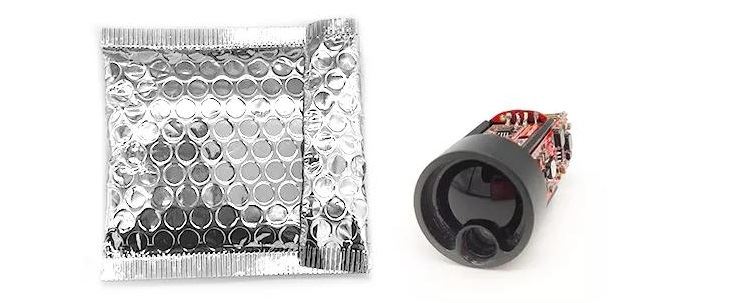

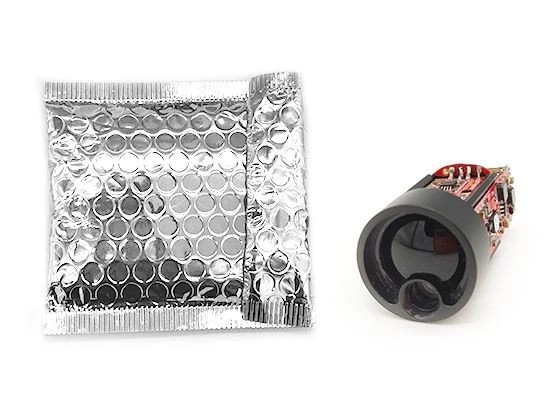

* Anti-static plastic bag*1
Разматрање мерења
Фактори који утичу на способност распона
1) Рефлективност циља: Уопштено говорећи, што је већа циљна рефлективност објекта, то је боља способност домета. на пример, за објекат умерене циљне рефлективности, мерни опсег је 600М, и може до 800М за објекат високе циљне рефлективности, али може бити само 300М за ниски циљни рефлектујући објекат. Исти закључак се може добити и о способности давања распона других објеката. (Можда неће бити могуће измерити циљ који тешко може да створи дифузну рефлексију, као што је површина воде.)
2) Облик мете: Када је мета премала или неуједначена, способност домета и одговарајућа брзина ће се смањити.
3) Measuring angle: The ranging ability would be better if the measured object is vertical with laser emission's direction, the higher the speed of ranging response, On the contrary, the ranging ability and response speed will be reduced; It's possible that the measuring range cannot meet the ranging ability specified in the manual under some extreme conditions.
4) Фактор животне средине: фактори животне средине, укључујући интензитет сунчеве светлости, концентрацију водене паре у ваздуху и суспендованих честица, одступање од угла сунчеве светлости, итд (као што су киша, магла, снег, магла, измаглица, итд.)
